利达LD-C-201应急照明控制器

一、利达LD-C-201应急照明控制器概述

　　利达LD-C-201应急照明控制器控制并显示集中控制型消防应急灯具、应急照明集中电源等设备的工作状态。应急照明控制器内置微处理器，采用7寸数字TFT显示屏，触摸屏+快捷按键控制，自带中英文输入法，性能稳定，操作简洁易懂。

　　利达LD-C-201应急照明控制器广泛应用在机场、高速化铁路、地铁、大型商场、酒店、写字楼等建筑，在紧急情况下，为人员疏散或逃生指引方向。产品满足GB17945-2010《消防应急照明和疏散指示系统》标准的要求。

二、利达LD-C-201应急照明控制器性能特点

　　◎全中文操作界面，800*400全彩7寸液晶触摸显示屏显示各种信息，指示灯指示关键状态。

　　◎按键操作与触摸屏操作结合。

　　◎具有4个CAN，2个RS485和1个RS232通讯接口，可实现多种接入方式。

　　◎支持重码识别，可在线修改设备地址。

　　◎可通过本机USB口，采用U盘进行现场数据设置。

　　◎具有两路无源输入接口，两路无源输出接口，可联动现场设备。

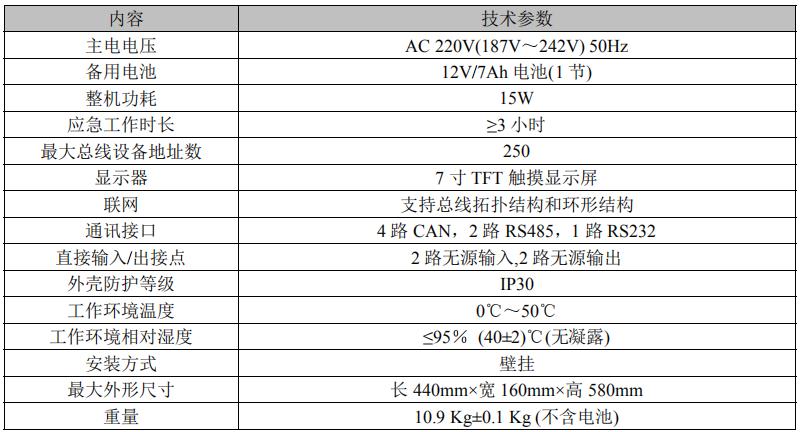

三、利达LD-C-201应急照明控制器技术参数

四、利达LD-C-201应急照明控制器面板说明

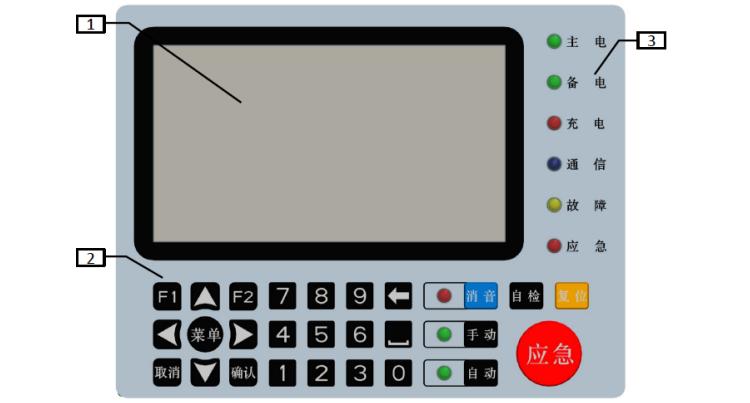

　　利达LD-C-201应急照明控制器面板如下图

　(1)液晶显示区 (2)主控制区 (3)LED显示区

　　关键状态用发光二极管指示，各功能如下：

　　★ 主电(绿)：主电正常时灯亮，主电欠压或主电源线断线时灯灭。

　　★ 备电(绿)：主电欠压或断线，备电正常时灯亮，备电欠压或备电源线断线时灯灭。

　　★ 充电(红)：电池正在充电时灯亮，充满或当前无充电(主电或者备电故障)时灯灭。

　　★ 通信(蓝)：接收到网络数据时灯亮，平常灯灭(通信时通常为闪烁状态)。

　　★ 故障(黄)：系统有任何故障时灯亮，完全无故障时灯灭。

　　★ 应急(红)：设备被启动后，指示灯亮，无启动设备时灯灭。

　　★ 消音(红)：系统处于消音状态时灯亮，平常灯灭。

　　★ 手动(绿)：系统处于手动模式时灯亮，自动模式时灯灭。

　　★ 自动(绿)：系统处于自动模式时灯亮，手动模式时灯灭。

　　声音报警共2种：故障声和应急启动声。
